　飛島建設株式会社のグループ会社である株式会社E&CS（東京都港区：社長三門克彰）は、飛島建設株式会社・住友大阪セメント株式会社共同で開発した、-15℃まで施工可能なセメフォースアンカーの防凍専用水の注文受付を2021年1月4日から開始致します。
　超速硬系セメントを主剤としたセメフォースアンカーに防凍専用水を使用することで最低気温-15℃まで採暖不要で使用可能になります。そのため、今まで施工現場で冬期施工時に行っていた採暖養生が不要となり、工期の短縮やコストダウンが期待できます。

■はじめに

　近年、あと施工アンカー用のアンカー材として、長期耐久性や耐火性の問題等から、無機系アンカー材の適用が広まっています。しかしながら、無機系アンカー材はセメントを主成分としていることから、冬期の施工において無機系アンカー材を用いた場合は凍害の懸念がありました。これにより工期の長期化や採暖養生等の対策が必要でした。
　今回販売開始する『セメフォースアンカー用防凍専用水』を用いることで、最低気温-15℃まで初期凍害を受けずに施工が可能となり、上記の工程や採暖養生における問題点を解決することができます。

■セメフォースアンカーと防凍専用水の概要

　セメフォースアンカーは、あと施工アンカーの中で、接着系アンカー・注入方式・カートリッジ型・プレ混合式に分類される無機系アンカー材です。本商品は、超速硬系セメントの主剤と耐寒促進剤（亜硝酸系）を配合した防凍専用水を組み合わせて使用します（写真1参照）。
　施工手順は、主剤に防凍専用水を注入し、電動ドリルに専用の撹拌用治具を取付けて混合撹拌します。撹拌時間は30秒程度です。撹拌後、専用ガンであと施工アンカーの孔内にアンカー材を注入し、その後アンカー筋を挿入致します（写真2参照）。
（防凍専用水セット設計価格：108,000円
　　　練上り量500mℓ/本，（10本入り））

写真2　施工手順

■防凍専用水を使用したセメフォースアンカーの特徴

　・最低気温-15℃まで採暖養生が不要です。
　・環境性能が高くVOC（揮発性有機化合物）の発生がありません。
　・湿潤面、水中でも施工が可能で、安定した付着力を発揮します。
　・コンクリートと同等の耐火性能があります。
　・横向き・上向き施工が容易で、粘度が高いため、たれ落ちしない材料です。

■適用環境温度

　日平均気温　-10℃（最低環境温度-15℃）
　施工時最高環境温度　15℃
　次工程（施工確認試験）までの期間：日平均気温-5℃以上で3日間
　　　　　　　　　　　　　　　　　　-5℃未満-10℃以上で7日間

■防凍専用水を使用したセメフォースアンカーの性能

　防凍専用水を使用したセメフォースアンカーは、-10℃一定の環境下であっても、圧縮強度35～40N/mm2（材齢4週）程度、発現します（図1参照）。そのため、氷点下でも安定したあと施工アンカーの付着強度が確保できます（図2参照）。

■寒冷地での現地付着試験

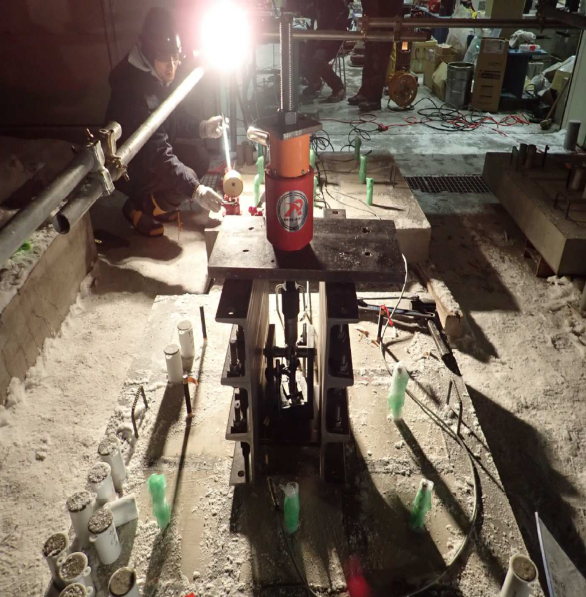

　2019年2月～3月にかけて北海道室蘭市で付着試験を実施致しました。あと施工アンカーを定着した日は、2月6日（定着日A）と2月8日（定着日B）の2日間行いました。定着時の環境温度は、定着日Aで-4℃、定着日Bで-12℃でした。付着試験は、材齢1日、7日、28日としました。また、試験期間中の最低気温は-15℃を記録しています（図3参照）。なお、試験期間中は採暖養生をしていないため、通常のセメント系材料であれば凍害を受ける可能性が極めて高い条件で実験を実施しました（写真3参照）。

　図4に防凍専用水を使用したセメフォースアンカーの圧縮強度の推移を示します。定着日Aの圧縮強度（図中のCFW-Aに該当）は、材齢1日で16.8N/mm2の強度を発現し、材齢28日では32.5N/mm2まで上昇しています。また、定着日Bの圧縮強度（図中のCFW-Bに該当）は、材齢1日では効果が見られませんでしたが、材齢28日では34.1N/mm2まで上昇しています。
　定着日Aの付着強度は、材齢1日で設計強度を満足する結果となり、材齢28日には、設計強度の1.77倍まで付着強度が増進しています。定着日Bでは、環境温度-13℃程度を推移していたため、材齢1日の付着強度は2.6N/mm2と小さい値であるものの、材齢28日では、設計強度の1.83倍まで強度増進しています。これらから、最低気温-15℃を記録しても、初期凍害を受けずに安定した付着強度を確保することが実証されました。
