デジタルツインプラットフォーム「サイバー建設現場」（特願2024-054399　出願中）

技術の特徴

立体可視化されたサイバー空間での高度な打合せを実現します。

1. 1

   タイムライナーによる４Ｄモデル操作で過去・未来の現場状況を立体的に把握

   ➡４Dシミュレーションによる事前課題の抽出、対策検討(フロントローディング)が可能

2. 2

   築造構造物・地下空間・仮設物などを種々な角度から分析可能

   ➡経験の差を問わず短時間で現場の状況を把握し、共通認識させることが可能

3. 3

   施工計画４Ｄモデルと実績修正４Ｄモデルの切り替えが容易

   ➡サイバー空間上で過去実績を検証し、施工計画と比較することで事前対策の検討が可能

4. 4

   リアルタイムな現場デジタル情報を確認しながら４Ｄモデルの操作（過去～未来）が可能

   ➡空間情報とリアルタイム現場情報を基にした打合せで迅速な判断を実現



   図2　4Dモデル

遠隔地からでもリモートで現場管理を可能にします。(図３)

1. 5

   インターネットを介して遠隔地でも閲覧が可能

   ➡専門技術者の遠隔サポート、多種多様な人材による判断が可能

2. 6

   現場デジタルデータを自動でサーバーに蓄積、解析分析しグラフ化

   ➡24時間常時自動監視により迅速な判断が可能
   (任意の設定により閾値を超えた場合に警報メールを送信することも可能)

3. 7

   アプリケーション無しで4DのBIM/CIMモデルを操作可能

   ➡高スペックPCを使わずに立体可視化による判断が可能

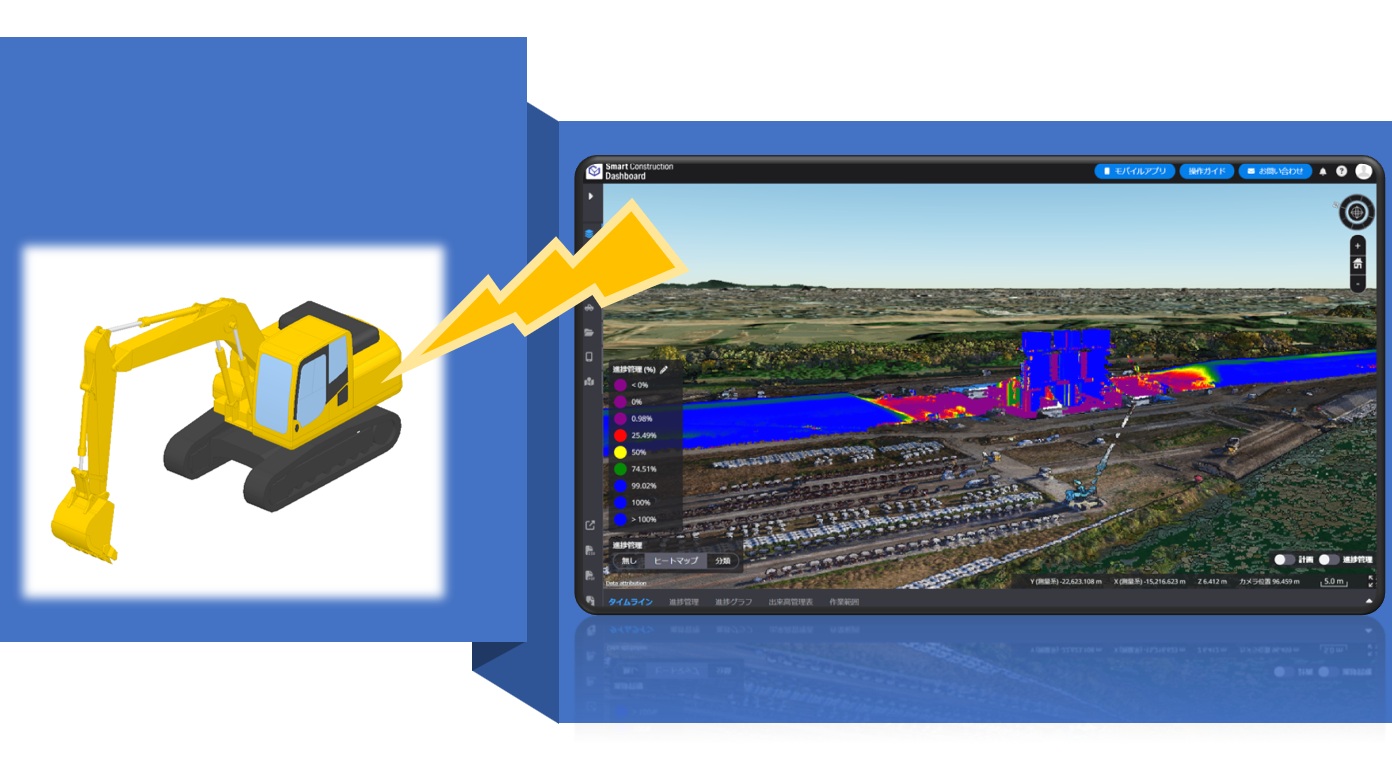

   図3　現場からのデジタル情報

BIM/CIMモデルに属性情報を付与した工事記録の活用（図４）

1. 8

   立体可視化されたBIM/CIMモデル上で種々な工事記録を閲覧可能

   ➡業者間でのシームレスな工事記録の引き継ぎを可能とし、引き継ぎ後の円滑な業務進行によって業務量の削減を実現。
   また技術継承資料として次世代の技術者への引継ぎにも活用可能



   図4　属性情報付与のイメージ図
