北海道横断自動車道 中トマム第四橋(PC上部工)工事(北海道)

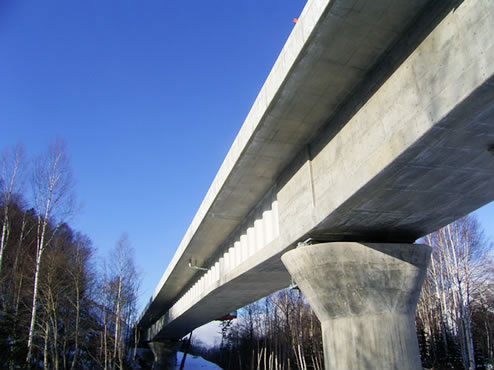

北海道横断自動車道 中トマム第四橋(PC上部工)工事(北海道)の写真

北海道横断自動車道 中トマム第四橋(PC上部工)工事(北海道)の写真

北海道横断自動車道 中トマム第四橋(PC上部工)工事(北海道)の写真

施工場所北海道
発注者東日本高速道路(株)北海道支社
完成時期2008年
諸元橋長141.0m
幅員10.27m
縦断勾配0.530%
横断勾配2.500%~3.967%
橋梁形式PC3径間連続箱桁橋(波形鋼板ウェブ)
支間30.500m + 78.000m + 30.500m
工法側径間(固定支保工)+中央径間(片持張出架設)+側径間(固定支保工)
定着工法アンダーソン工法
鋼材(波形鋼板)SM490Y、SM400
