CIVIL ENGINEERING
ROAD
道路

首都高速道 本町シールド(東京都)

(SJ 33工区・SJ 34工区(1)トンネル工事)

 本工事は、この中央環状新宿線のうち新宿区西新宿3丁目に位置する西新宿換気所と渋谷区本町3丁目までの約760m区間(往復)を、泥水式シールドにより施工するものです。また、換気所への洞道を構築するための立坑工事、4号線とを結ぶジャンクションへの連結路基礎工事、シールド掘進後の床版工事も併せて施工します。

発注者首都高速道路株式会社
施工者飛島・三井住友・日本国土共同企業体
シールド概要泥水圧シールド(マシン外径φ11.56m)
施工延長約1,520m(往復)
対象土質砂礫、砂
土被り8.82m~27.65m
最小半径270mR
セグメント組立 軸方向挿入式(組立外径φ11.36m)
RC(鉄筋コンクリート製):588リング
ST(鋼製):246リング
DT(鋳鉄製):233リング
搬出土量約160,000m³

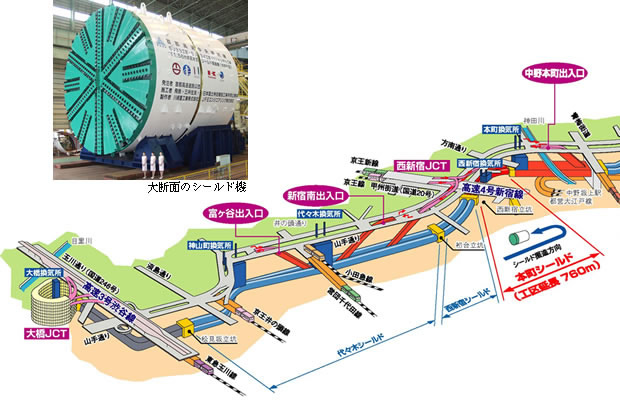

首都高速道中央環状新宿線 本町シールド位置図

本町シールド位置図
